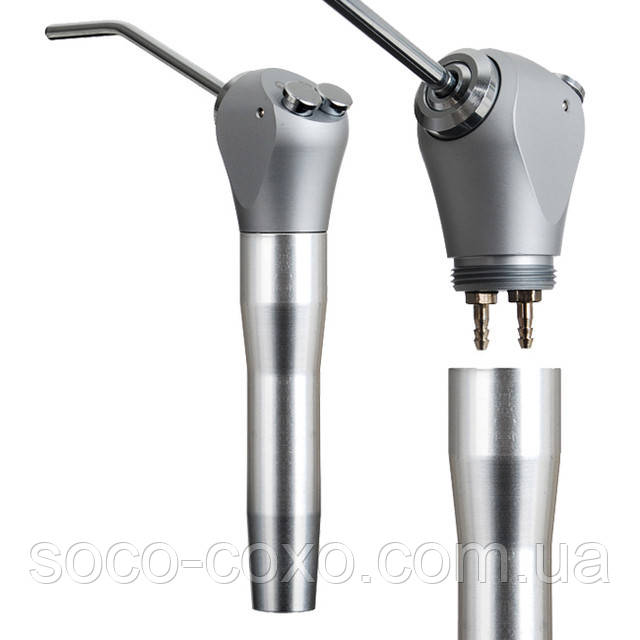

Стоматологічний пістолет вода-повітря ПУСТЕР СОХО (кутовий)

Цей стоматологічний пістолет призначений для подавання води, сухого повітря й водоповітряної суміші при работе на стоматологічних установок.

Пістолет використовується під час надання стоматологічної допомоги в умовах медичних лікувально-профілактичних установ. Сфера застосування — ортопедична та терапевтична стоматологія.

Пістолет постійно застосовують для обладнання стоматологічних кабінетів у державних і комерційних ЛПК, а також у приватних кабінетах.

Малюнок 1 — Схематичне зображення стоматологічного пістолета  для подавання води, сухого повітря або водоповітряної суміші «спрей», коли 1 — корпус; 2 — трубка знімна; 3 — гайка; 4 — ручка; 5 — клавиша; 6 — клавіша подавання води; 7 — оболонка шланга; 8 — втулка внутрішня; 9 — втулка зовнішня; 10, 11 — трубки під'єднання.



Монтаж і експлуатація:

Просунути шланг пістолета через встановлену в отвір бормашини втулку зовнішню (позиція 9 на малюнку 1) і закріпити шланг, вставивши в оболонку (поз. 7) втулку внутрішню (поз. 8).

Під'єднати пістолет до стоматологічного встановлення, приєднавши трубки під'єднання (поз. 10 і 11) до відповідних штуцерів подавання повітря і води. Ввімкнути встановлення.

При нажатии на клавишу (поз. 5) вмикається подавання повітря під час натискання на клавішу (поз. 6) вмикається подавання води, у разі одночасного натискання на дві клавіші здійснюється подавання водоповітряної суміші «спрей»

Після закінчення обслуговування пацієнта знімна трубка (поз. 2) підлягає обов'язковому автоклавуванню, для чого треба повернути гайку (поз. 3). Після проведення стерилізації знімну трубку встановити на місце.

Технічне обслуговування:

У разі потрапляння вологи в повітряний канал проявляється під час розпилювання повітря «плівками» води, необхідно замінити кільце Ø2 мм, яке міститься в гнізді приєднання знімної трубки.

Під час виділення води на поверхні корпусу під кнопками необхідно відвернути несправний клапан і замінити кільця ущільнювачів.

Внимание! Для продовження терміну експлуатації кільця Ø2 мм, перед встановленням знімної трубки, необхідно змастити наконечник тонким шаром медичного вазеліну.
