Портативний рентген Woodpecker mini Ray

• Виробник
• Woodpecker

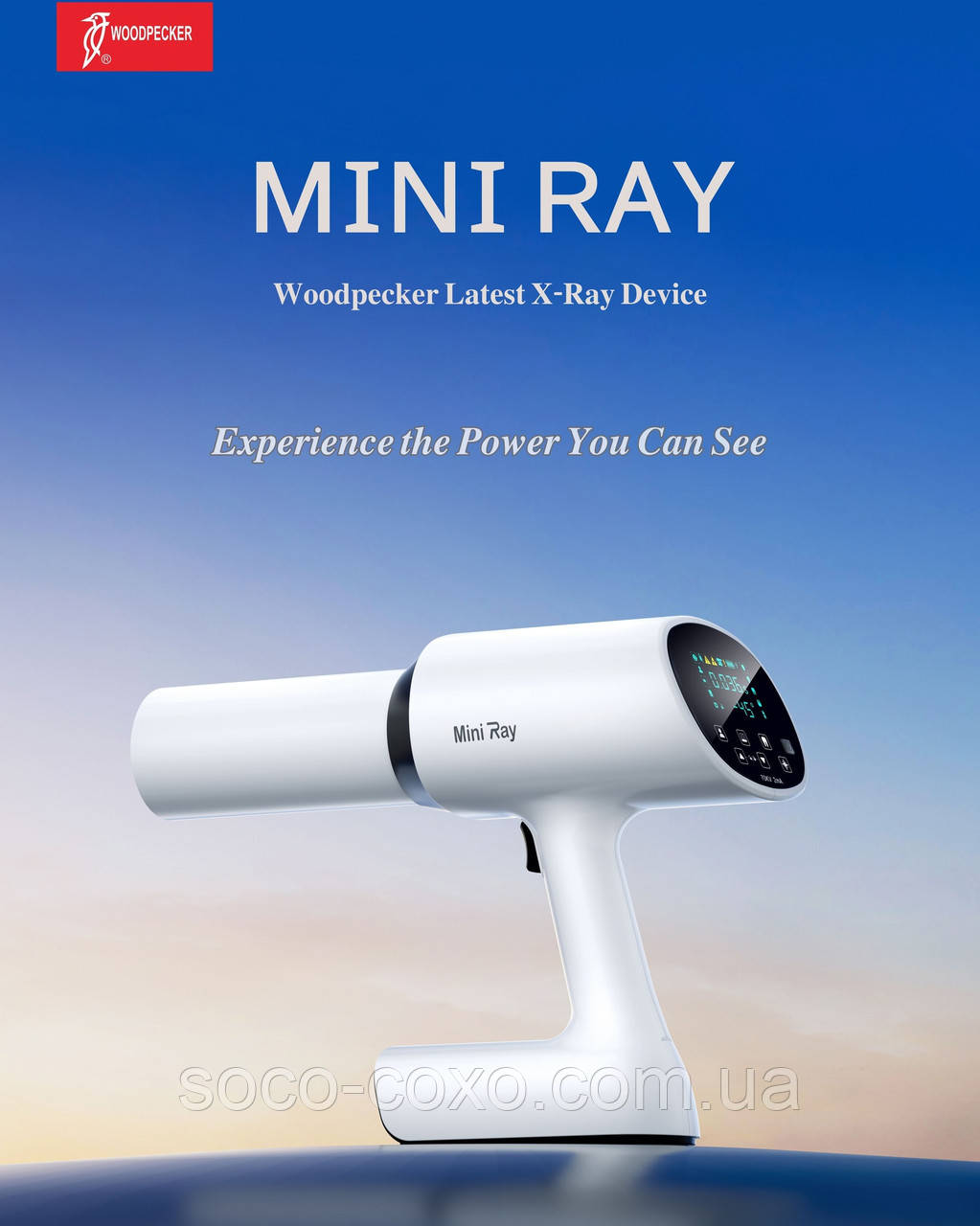

Рентген Mini Ray. Стоматологічний портативний рентген апарат МІНІ-РЕЙ> Портативний компактний рентген апарат Mini Ray є пристроєм другого покоління, що випускається відомим виробником Woodpecker. Апарат обладнаний круглим кольоровим цифровим дисплеєм на 2,8".


Портативний рентген апарат Mini Ray має бездротове виконання, що підвищує ергономіку під час роботи з пристроєм. Важить прилад лише 2,2 кг.

З його допомогою користувач може вибирати тип носія, що використовується для рентген зйомки:
- фосфорну пластину;
- датчик (візіограф);
- стандартну плівку.

Також за допомогою екрану вибирається тип зуба, що досліджується (доступно до вибору 5 позицій) і відображається кут під яким розміщений апарат.

Портативний рентгенограф Mini Ray забезпечує більш надійний захист оператора від рентгенівського випромінювання завдяки трубці, що покрита всередині свинцем, довжиною 20 см. Олово практично не пропускає рентгенівське проміння (уловлює та блокує до 99,9% небезпечного рентген випромінювання). Витік випромінювання при роботі не перевищує безпечного значення 0,05 мГр/хв., що дозволило апарату отримати міжнародний сертифікат якості та безпеки CE.

При монтажі пристрою використано рентген трубку KL11-0.4-70. Її загальна здатність, що фільтрує, дорівнює 1,5 мм Al/70кВ, а додаткова відповідає 0,8 мм Al/70кВ.

Потужність апарату на максимумі дорівнює 140 Вт, струм підтримується в межах 2 мА, напруга трубки не перевищує 70 кВ, пляма фокусу дорівнює 0,4 при куті прицілювання 12 °.

Переваги Mini Ray

Відсутність проводів дозволило полегшити конструкцію рентгенографа, його живлення здійснюється від ємної акумуляторної батареї на 7500 мА*год. Повного заряду акумулятора вистачає більш ніж на 500 якісних знімків. Підзаряджання акумулятора здійснюється на базовій підставці, суміщеній із зарядною станцією, тривалість процедури до повної ємності батареї становить 2 години. Зарядна станція через регульований адаптер живлення може підключатися до побутових електромереж напругою 100-220 В. Внутрішнє джерело живлення - постійний струм напругою 10,8 В.

Усі процеси бездротового рентгенівського апарату Mini Ray контролюються вбудованим у корпус мікропроцесором. Вбудований гіроскоп (датчик кута нахилу) та процесор сприяють кращій інтеграції внутрішніх комплектуючих апарату, що благотворно впливає на збільшення терміну експлуатації електропристрою.

Управління роботою пристрою здійснюється за допомогою пульта дистанційного керування.

Основні технічні параметри

1. Вхід адаптера живлення: ~ 100-240 В, 50/60 Гц, 800 мА
2. Внутрішнє джерело живлення: постійний струм 10,8 В
3. Види випромінювання: рентгенівське
4. Електрична енергія: Максимальна потужність: 0,14 кВт (70 кВ, 2 мА); Номінальна електрична потужність: 0,14 кВт (70 кВ, 2 мА, 0,1 с)
5. Напруга на трубці: вихідна напруга на трубці фіксована на рівні 70 кВ, похибка ±10%
6. Струм в трубці: вихідний струм в трубці фіксований на рівні 2 мА, похибка ±20%
7. Діапазон часу експозиції: діапазон регулювання часу експозиції становить 0,02 с ~ 2 с, крок регулювання можна вибрати відповідно до числової системи R'10; з відхиленням ±10% або ±20 мс.
8. Рентгенівська трубка
   a) Модель рентгенівської трубки: KL11-0.4-70;
   b) Фокусна пляма: 0,4 мм;
   c) Кут розсіювання: 12°;
   d) Загальна фільтрація: 1,5 ммАл / 70 кВ;
   e) Додаткова фільтрація: 0,8 ммАл / 70 кВ
9. Відстань від фокуса до шкіри: 20,5±0,5 см
10. Поле вихідного випромінювання: ⌀5,9 см ±0,1 см
11. Габарити: Розміри: 338 мм × 112 мм × 247 мм; вага: 2,2 кг
12. Специфікація акумулятора: 10,8 В/2500mAh × 3S

Комплект поставки Міні Рей

1. Портативний рентгенапарат Mini Ray – 1 шт.
2. Блок живлення - 1шт.
3. Довгий конус (коліматор) - 1шт.
4. Короткий конус (коліматор) - 1шт.
5. Дистанційний пульт управління - 1 шт.
6. Кабель дистанційного пульту управління - 1шт.
7. Супровідна документація
8. Розмір: 338мм*112мм*247мм
9. Вага: 2 кг

Розміри коробки

• • коробка від виробника: 50х37х20 см
• • транспортна коробка: 52х46х30 см, вага ~ 6.5 кг

Гарантія - 1 рік.
