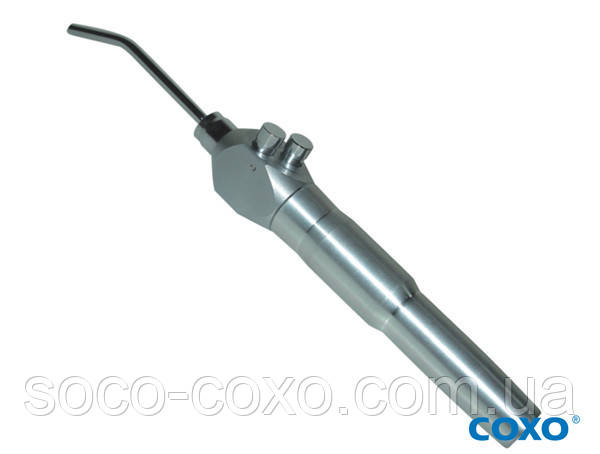

Стоматологічний пістолет вода-повітря ПУСТЕР СОХО (прямий)

Даний стоматологічний пістолет призначений для подачі води, сухого повітря і водовоздушной суміші при роботі на стоматологічних установках.

Пістолет використовується при наданні стоматологічної допомоги в умовах медичних лікувально-профілактичних установ. Область застосування — ортопедична та терапевтична стоматологія.

Пістолет постійно застосовують для оснащення стоматологічних кабінетів в державних і комерційних ЛПУ, а також у приватних кабінетах.

Рисунок 1 — Схематичне зображення стоматологічного пістолета для подачі води, сухого повітря або водовоздушной суміші «спрей»,де 1 — корпус; 2 — трубка знімна; 3 — гайка; 4 — ручка; 5 — клавіша; 6 — клавіша подачі води; 7 — оболонка шланга; 8 — внутрішня втулка; 9 — зовнішня втулка; 10, 11 — підключення трубки.



Монтаж і експлуатація:

Просмикнути шланг пістолета через встановлену в отвір бормашини втулку зовнішню (позиція 9 на малюнку 1) і закріпити шланг, вставивши в оболонку (поз. 7) внутрішню втулку (поз. 8).

Підключити пістолет до стоматологічної установки, приєднавши трубки підключення (поз. 10 і 11) до відповідних штуцерам подачі повітря і води. Включити установку.

При натисканні на клавішу (поз. 5) включається подача повітря, при натисканні на клавішу (поз. 6) включається подача води, при одночасному натисканні на дві клавіші здійснюється подача водовоздушной суміші «спрей»

По закінченні обслуговування пацієнта знімна люлька (поз. 2) підлягає обов'язковому автоклавуванню, для чого слід відвернути гайку (поз. 3). Після проведення стерилізації знімну люльку встановити на місце.

Технічне обслуговування:

При попаданні вологи в повітряний канал, проявляється при розпиленні повітря«плювками» води, необхідно замінити кільце Ø2 мм, яке знаходиться у гнізді приєднання знімною трубки.

При виділенні води на поверхні корпусу під кнопками, необхідно відвернути несправний клапан і замінити ущільнюючі кільця.

Увага! Для продовження терміну служби кільця Ø2 мм, перед установкою знімною трубки, необхідно змастити наконечник тонким шаром вазеліну медичного.
